PC 实心耐力板 UV 涂层测量仪 LF100 P 应用解决方案

PC 实心耐力板 UV 涂层测量仪 LF100‑P 应用解决方案

设备型号：莱特 LF100‑P 荧光显微 UV 涂层测厚仪

【图片‑1：LF100‑P 整机主视图】

目录

1.       方案概述

2.       检测工作原理

3.       LF100‑P 仪器硬件配置与核心优势

4.       PC 实心耐力板标准化检测作业流程

5.       分场景落地应用方案

6.       仪器维护保养及故障排查

7.       方案实施综合价值

8.       仪器标准配置清单

一、方案概述

1.1 行业背景与痛点

PC 实心耐力板为实心聚碳酸酯板材，抗冲击性能优异，广泛应用于采光顶棚、公交站台、防护护栏、车棚、设备防护罩、户外幕墙等领域。板材表面共挤 UV 防护涂层是抵御紫外线、延缓板材黄变、防止老化开裂的核心保护层，市场分为单面 UV 耐力板、双面 UV 耐力板两大品类。

行业通用技术指标：常规户外耐力板 UV 涂层标称厚度 50μm；强紫外线工况（海边、高原）要求 80‑100μm；双面 UV 产品两面涂层均需要达到规定厚度。

实心耐力板质检现存痛点：

1.       普通紫外手电仅可定性判断有无 UV 层，无法输出微米级真实厚度，不能分辨单面 / 双面 UV 实际膜厚；

2.       板材整体为实心基材，普通光学显微镜难以区分 UV 共挤层与 PC 基体的边界；

3.       人工老化试验周期漫长，无法满足挤出产线快速抽检的生产节奏；

4.       市场存在偷减 UV 涂层厚度、单面 UV 冒充双面 UV 的乱象，肉眼无法识别，造成工程使用中提前黄变失效。

莱特 LF100‑P 荧光显微 UV 涂层测量仪采用紫外落射荧光成像技术，依靠 UV 涂层荧光效应清晰分离基材与防护层，实现微米级精准测厚，覆盖产线巡检、出厂检验、来料验收全流程质量管控。

1.2 方案适用对象

1.       生产端：PC 实心耐力板挤出工厂质检实验室、产线巡检工位；

2.       流通端：建材贸易商、工程总包来料入库检验；

3.       检测端：第三方高分子材料实验室、工程监理竣工验收；

4.       检测样品：单面 UV 实心耐力板、双面 UV 实心耐力板，适配 2‑15mm 全厚度规格 PC 实心板材。

1.3 方案核心目标

1.       精准测量实心耐力板单面 / 双面 UV 涂层厚度，测量精度 ±1μm，满足 50μm、80μm 耐候等级判定；

2.       荧光成像直观区分 UV 涂层与实心 PC 基材，图像留存，实现质量可追溯；

3.       单块试样完整检测≤5 分钟，替代长周期老化试验，提升产线质检效率；

4.       软件自动生成检测报告，包含实测数据 + 荧光截面图像，满足出厂存档、客户审厂、工程验收资料要求。

二、检测工作原理

PC 耐力板 UV 共挤涂层内部添加紫外荧光吸收助剂，在设备330‑380nm 专用紫外 LED 激发光照射下，UV 防护层激发出明亮蓝色荧光；实心 PC 基材无荧光效应，呈现暗底色，两层界面边界清晰可识别。

【图片‑2-3：PC 板材 UV 涂层荧光检测效果图】

检测原理流程：

1.       将实心耐力板裁切获取横截面试样，保证切面垂直板材表面；

2.       紫外激发光照射板材截面，UV 涂层显现蓝色荧光带；双面 UV 耐力板上下两面同时出现荧光层；

3.       工业相机采集完整截面荧光图像；

4.       测量软件标记 UV 涂层上下边界，自动计算涂层微米厚度；

5.       同一样品多点位测量取平均值，完成产品合格判定。

重要提示：实心耐力板无中空筋格，全部为实心 PC 基材，试样打磨处理的好坏直接决定测量结果准确度。

三、LF100‑P 仪器硬件配置与核心优势

【图片‑4：三目铰链式观察筒细节】

3.1 整机光学系统

LF100‑P 搭载无限远色差独立矫正光学系统，消除厚实芯板材成像色差；采用一体化模块化 LED 荧光激发模组，标配 UV 紫外激发通道，专门匹配 PC 板材 UV 吸收剂荧光波段，成像边界锐利清晰。

核心硬件亮点

1.       铰链式三目观察镜筒

30° 倾斜镜筒，瞳距调节范围 48‑75 mm；配置 WF10X/22 mm 大视场目镜，视野更大，完整观测实心板截面；左侧拉杆可切换双目观察 / 相机成像，100% 通光，荧光图像亮度均匀。

【图片‑5：双层机械载物台、样品夹特写】

2.       人机工学机械结构

低位双层圆角安全载物台，XY 轴柔性传动移动手柄；左右同步粗‑微调调焦手轮，微调精度 2 μm，配备高度限位锁，避免物镜撞击硬度较高的 PC 实芯试样；照明、调焦、载物台移动操作集中在同一手位，单人即可快速完成整套检测。

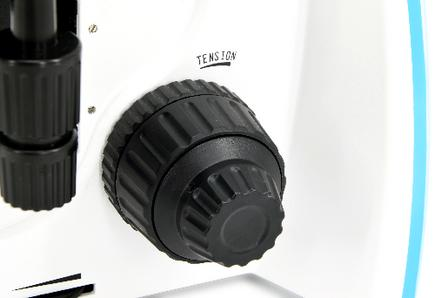

【图片‑6、7：调焦手轮特写】

3.       专业 LED 荧光激发系统（实心板检测核心）

5 W 大功率 LED 紫外光源，使用寿命＞30000 h，亮度 0‑100% 线性可调，开机无需预热。

表格1

4.       数字化成像测量系统

【图片‑8：C‑MOUNT 相机接口实拍】

配置 2100 万像素工业显微相机，C‑MOUNT 标准数码接口；配套专用涂层测量软件，支持线段测量、多点取平均值、图片保存、批量导出 Excel 台账；双面 UV 耐力板可独立分别读取上下两层 UV 涂层厚度。

【图片‑9：阿贝聚光镜底部实拍】

3.2 LF100‑P 完整技术规格

表格2

四、PC 实心耐力板标准化检测作业流程

⚠️重点提示：实心耐力板试样打磨是测量准确度关键，切面必须平整垂直，否则会造成 UV 层虚厚，数据失真。

步骤 1：试样制备

1.       取样：从实心耐力板侧边裁切 10‑20 mm×15 mm 小样，截面完整保留表层 UV 涂层与实心基材；双面 UV 耐力板试样需要完整保留板材上下两个表面。

2.       截面打磨处理：依次使用 400#‑1000# 砂纸精细打磨抛光切面，做到切面平整、无崩边、无倾斜，切面严格垂直板材表面。

3.       标记：试样背面标注样品编号、板材规格、单面 / 双面 UV、生产批次、板材正反面。

步骤 2：设备开机调试

1.       开机顺序：电脑→涂层测量软件→LF100‑P 显微镜主机→紫外荧光光源控制器；

2.       将打磨完成的实心板试样放置载物台，使用可拆卸双片样品夹夹紧固定；

3.       拉杆切换至双目观察模式，粗调焦看清板材截面轮廓。

步骤 3：荧光成像与 UV 涂层厚度测量

1.       荧光转盘切换至 UV 紫外激发通道，打开 LED 紫外光源；

2.       精细调焦，直至蓝色 UV 荧光层与实心 PC 基材边界锐利清晰；

3.       拉杆切换数码成像通道，软件实时显示截面画面；

4.       使用软件线段测量工具，垂直板材表面标记 UV 涂层上下边界，读取厚度；

5.       同一截面选取左、中、右 3 个位置测量，取算术平均值作为该面 UV 涂层最终结果；

双面 UV 耐力板操作要点：分别测量板材上表面、下表面 UV 涂层厚度，两层数据独立记录。

判定基准

·       标称 50μm 耐力板：实测平均值≥50 μm 判定合格；

·       标称 80μm 耐力板：实测平均值≥80 μm 判定合格；

·       双面 UV 产品，两面均需达到标称指标，任意一面不达标即判不合格。

步骤 4：数据归档、报告导出

1.       保存实心板截面荧光图像，绑定样品编号、板材规格、UV 厚度数据；

2.       批量检测完成一键导出 Excel 检测台账；

3.       软件生成标准化质检报告，包含样品信息、UV 实测厚度、荧光截图、检测时间、操作员，可直接打印盖章存档。

PC 实心耐力板检测记录模板

表格3

五、分场景落地应用方案

场景 1：实心耐力板挤出生产线实时质控

1.       检测频次：每 2 小时随机取样；更换 UV 原料、调整共挤模头后强制取样检测；

2.       管控阈值：当实测 UV 涂层均值持续低于 48 μm（50UV 规格），立即停机调整共挤工艺参数；双面 UV 产品任意一面偏薄均需要调整设备；

3.       落地价值：前置拦截 UV 涂层偏薄、厚薄不均工艺缺陷，减少大批量废品损失。

专项管控细则：

①出厂抽检：每批次实心耐力板按 3% 比例抽样；双面 UV 产品必须对两面分别检测；

②等级区分：50UV 常规户外（质保 10 年）；80‑100UV 用于海边、高原强紫外线工况；

③使用提醒：海边、高紫外线环境，建议选用 80μm 及以上双面 UV 实心耐力板。

场景 2：成品出厂质检

所有单面 / 双面 UV 实心耐力板分开建档；随货交付附带荧光截图的检测报告，作为质量凭证，杜绝 “单面 UV 冒充双面 UV" 交付，提升产品市场竞争力。

场景 3：经销商来料入库验收

进货时抽样检测，快速区分无 UV 板、单面 UV 板、双面 UV 实心耐力板，规避供应商以次充好，减少项目交付质量纠纷。

场景 4：第三方检测 / 工程监理验收

LF100‑P 荧光成像 + 定量测厚，具备可视化举证效力，可用于工程验收、质量争议仲裁检测。

六、仪器维护保养及故障排查

6.1 日常保养规范

1.       镜头：无尘擦镜纸蘸少量无水乙醇擦拭目镜、物镜；禁止直接用手触碰镜片；

2.       荧光光源：紫外 LED 单次连续工作不超过 8 小时，每日停机散热；建议每 6 个月做一次光路亮度校准；

3.       载物台：每次检测清理 PC 碎屑，XY 导轨定期少量润滑，保证移动顺滑；

4.       使用环境：实验室防尘避光，环境温度 10‑35 ℃，防潮防霉变。

6.2 故障排查表

表格4

七、方案实施综合价值

1.       成本节约：无需投入昂贵老化试验箱，LF100‑P 一台设备即可完成实心耐力板 UV 涂层定量检测；产线前置质检，减少不合格板材原料损耗。

2.       质量标准化管控：对单面、双面 UV 实心耐力板实现数字化厚度管控，稳定挤出共挤工艺，降低户外板材黄变开裂售后投诉。

3.       可追溯合规性：荧光图像 + 实测数据双重存档，检测报告满足国标、客户审厂、工程项目验收全部资料要求。

4.       设备拓展性：模块化仪器，后续可增配偏光、相衬组件。

【图片‑10：拓展配件图】

可拓展塑料薄膜涂层、注塑件镀层、高分子填料分层等更多材料检测。

八、LF100‑P 仪器标准配置清单

1.       LF100‑P 三目荧光显微镜主机 1 台

2.       UV 专用 330‑380 nm 一体化 LED 荧光激发模组（实心耐力板检测标配）

3.       2100 万像素工业显微相机 + PC 板材涂层测量软件

4.       WF10X/22 mm 大视场平场目镜一对

5.       4X/10X/40X/100X 全套平场消色差物镜

6.       双层机械载物台、可拆卸双片样品夹具（适配实心板试样）

7.       黄 / 蓝 / 绿滤色片套装

8.       电源线、USB 数据传输线、擦镜耗材套装

9.       《LF100‑P PC 实心耐力板 UV 涂层测量仪操作手册》
